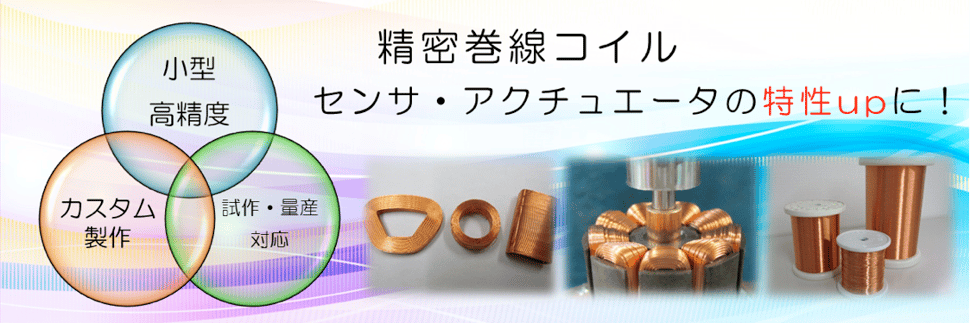

コイル製品

精密コイルやその応用製品を設計、製作、評価を一括してお受けいたします。試作歓迎、量産対応。銅線、アルミ線、リッツ線などの各種電線に対応しますのでご相談ください。

コイル製品製作

空芯コイル

小型の空芯コイルをご提供いたします。丸型、四角型など。

(参考)製作仕様

内径:Φ0.03以上

外径:Φ80mm以下

線径:Φ0.025 ~ 1.0mm

1,000ターンを超える巻線も可能です。


整列巻線・ボビン巻き



フェライトコアや樹脂ボビンに銅線を整列巻きで巻き付けます。自己融着線により完全整列と形状安定性に優れた精密コイルをご提供します。

ボビンの切削加工・射出成型、コア材の絶縁コーティング・フィルム絶縁など、試作開発からご支援いたします。


センサーコイル巻線・組立



空芯コイルやフェライトコアに巻いたコイルをケーブル接続し、樹脂ケースへの封入・組立を行いご提供します。

金属変位センサ、電流センサ、渦流探傷用のコイル等の受託生産対応いたします。



▶︎ 詳細ダウンロード


ワイヤレス給電用平面コイル巻線・組立



(製作事例)

外径Φ40内径φ10

リッツ線Φ0.06×54本 27ターン

磁性シート付、基板実装



▶︎ 詳細
