ワイヤレス給電用コイルのカスタム製作

コイルサイズ、線材(リッツ線、単線)、狙いのインダクタンスなど、ご要望に応じて製作いたします。

巻線だけでなく、基板実装やコネクタ接続も対応が可能です。

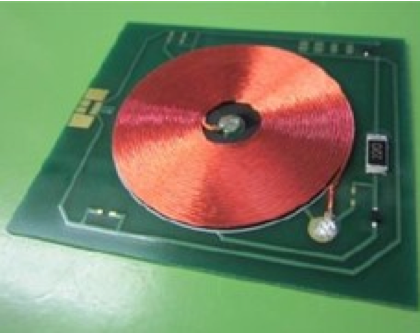

製作例1:基板実装

コイル形状: 外径φ40mm 内径φ10mm
銅線: リッツ線φ0.06mm×54本
巻き数: 27ターン×1層
インダクタンス: 13.6μH
抵抗: 0.25Ω
磁性シート: 0.25mm厚
基板: FR-4 0.8t 整流回路実装

製作例2:送受電コイル

コイル形状: 外径φ80mm 内径φ10mm
銅線: リッツ線φ0.06mm×54本
巻き数: 62ターン×1層
インダクタンス: 134μH
抵抗: 1.0Ω

カタログ・お問合せ

内容:

・基板実装

・送受電コイルの製作例

・対応可能な仕様 ・ご注文時の流れ


ダウンロード
ワイヤレス給電用コイルのカスタム制作
wireless.pdf
PDFファイル 168.7 KB



試作のご相談も随時承っております。

お気軽にご連絡ください。
